Pintu pangsi mencipta bukaan yang luas, garisan seni bina yang kukuh dan pengalaman pergerakan yang tersendiri. Ia digunakan secara meluas untuk pintu kayu,-pintu bingkai aluminium, sekatan dalaman, vila, pejabat, hotel dan bilik pameran komersial. Walau bagaimanapun, memilih perkakasan pintu pangsi yang betul memerlukan lebih daripada menyemak angka beban maksimum.

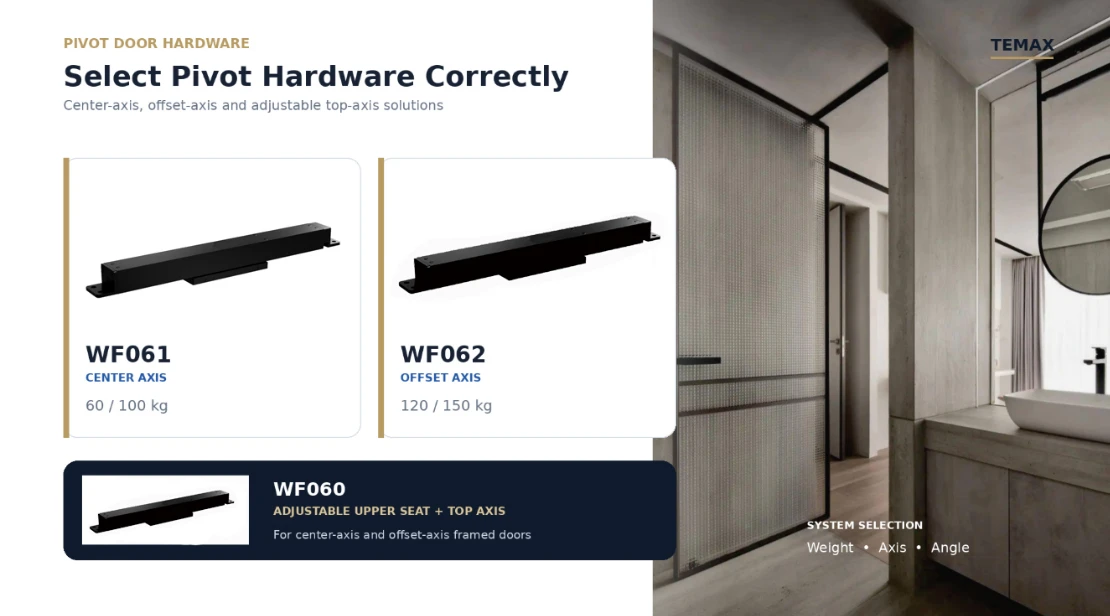

Perkakasan mesti sepadan dengan berat pintu siap,-paksi atau offset-reka letak paksi, paksi-ke-jarak tepi-bukaan, struktur bingkai, sudut bukaan dan keperluan penutupan. TEMAX WF061, WF062 dan WF060 melaksanakan peranan yang berbeza dalam proses pemilihan ini.



1. Fahami Peranan Setiap Model



Model 型号	Peranan sistem 系统定位	Aplikasi utama 主要应用
WF061	Pusat hidraulik-penggerak pintu paksi 液压中心轴门液动器	Pintu paksi pusat-berbingkai; Konfigurasi 60 kg dan 100 kg 有框中心轴门;60 kg及100 kg配置
WF062	Mengimbangi hidraulik-penutup pintu pangsi paksi 液压偏轴门闭门器	Kayu atau aluminium-mengimbangi{1}}pintu paksi; Konfigurasi 120 kg dan 150 kg 木门或铝框偏轴门;120 kg及150 kg配置
WF060	Tempat duduk atas dan paksi atas boleh laras 可调上座及上轴组件	Digunakan dengan pusat-paksi atau offset-paksi berbingkai-sistem pintu 配合中心轴或偏轴有框门系统使用

WF061 dan WF062 tidak boleh dipilih hanya dengan membandingkan rating bebannya. WF061 bertujuan untuk susun atur-paksi tengah, manakala WF062 bertujuan untuk reka letak paksi-offset. Kedudukan paksi yang berbeza mencipta keadaan tork, pelepasan dan pemasangan yang berbeza.



WF060 bukan lantai yang berasingan lebih dekat. Ia ialah komponen-tempat duduk atas dan atas-paksi boleh laras yang digunakan untuk melengkapkan dan menjajarkan-sistem pangsi pintu berbingkai.



2. Kira Berat Pintu Selesai



Berat pintu siap mesti termasuk teras pintu, panel permukaan, kaca, profil aluminium, kunci, pemegang dan komponen hiasan. Margin kejuruteraan yang munasabah harus dikhaskan dan bukannya memilih perkakasan yang beroperasi secara berterusan pada penarafan maksimumnya.



Konfigurasi 配置	Jenis paksi 轴线形式	Berat pintu maksimum 最大门重	Paksi ke tepi pembukaan 轴线至开启边距离	Membuka dan meletakkan kedudukan 开启及定位
WF061.60	Paksi tengah 中心轴	60 kg	Kurang daripada atau sama dengan 650 mm	Kedudukan pada 0 darjah , 90 darjah , 180 darjah dan 270 darjah 0 darjah ,90 darjah ,180 darjah 及 270 darjah 定位
WF061.100	Paksi tengah 中心轴	100 kg	Kurang daripada atau sama dengan 1000 mm	Kedudukan pada 0 darjah , 90 darjah , 180 darjah dan 270 darjah 0 darjah ,90 darjah ,180 darjah 及 270 darjah 定位
WF062.120	Paksi mengimbangi 偏轴	120 kg	Kurang daripada atau sama dengan 1100 mm	Pembukaan maksimum 125 darjah ; Kedudukan tambahan 90 darjah 最大开启125 darjah ;90 darjah 辅助定位
WF062.150	Paksi mengimbangi 偏轴	150 kg	Kurang daripada atau sama dengan 1250 mm	Pembukaan maksimum 125 darjah ; Kedudukan tambahan 90 darjah 最大开启125 darjah ;90 darjah 辅助定位

Pintu boleh kekal dalam had berat maksimum tetapi masih melebihi had jarak paksi-yang disyorkan. Oleh itu, berat dan kedudukan paksi mesti disemak bersama.



3. Pilih Antara Paksi Tengah dan Paksi Offset



Pintu paksi tengah-berpusing mengelilingi paksi yang diletakkan lebih dekat dengan bahagian tengah daun pintu. Susunan ini mewujudkan perkadaran seni bina yang seimbang dan membolehkan pintu membahagikan ayunannya antara kedua-dua belah paksi. WF061 direka bentuk untuk jenis-letakletak pintu berbingkai ini.



Pintu paksi-offset meletakkan pangsi lebih dekat ke satu sisi pintu. Susunan ini boleh meningkatkan lebar laluan yang berkesan dan mungkin lebih sesuai dengan laluan pejalan kaki konvensional, tetapi jarak paksi -ke-tepi yang lebih panjang meningkatkan kepentingan tork dan tetulang struktur. WF062 direka bentuk untuk mengimbangi-pintu kayu paksi dan pintu bingkai aluminium-dengan ketebalan pintu lebih daripada 38 mm.



Untuk WF062, bahagian bawah{{1}lebar dalaman bingkai hendaklah sekurang-kurangnya 34 mm. Sebelum pengeluaran, sahkan bahagian profil-aluminium atau-kayu-dan pastikan bahan yang mencukupi kekal di sekeliling saluran yang dimesin.



4. Sahkan Sudut Pembukaan dan Kedudukan



WF061 menyokong kedudukan pada 0 darjah , 90 darjah , 180 darjah dan 270 darjah , menjadikannya sesuai untuk-pintu paksi tengah yang memerlukan berbilang kedudukan pengendalian. Ruang yang ada mesti diperiksa di sekitar laluan pergerakan pintu yang lengkap.



WF062 menyokong dua-pembukaan dan penutupan, sudut bukaan maksimum 125 darjah dan kedudukan tambahan pada 90 darjah . Dinding, perabot, suis dan panel kaca yang berdekatan hendaklah diperiksa sebelum meluluskan kedudukan pangsi akhir.



Sudut bukaan dan kedudukan yang diperlukan hendaklah ditanda pada pelan lantai dan lukisan pemasangan sebelum pemesinan bermula.



5. Semak Kawalan Penutupan Hidraulik



Kedua-dua WF061 dan WF062 menggunakan dua-kawalan kelajuan penutupan-peringkat. Pergerakan penutup utama dan bahagian penutup akhir boleh dilaraskan mengikut keadaan pintu siap.



Tetapan akhir dipengaruhi oleh jisim pintu, pengedap, tekanan udara dalaman, rintangan kunci dan kekerapan operasi. Hotel dan pejabat biasanya mengutamakan penutupan yang senyap dan terkawal, manakala pintu masuk mungkin memerlukan daya penutup akhir yang lebih kuat untuk mengatasi pengedap atau selak.



Kelajuan penutupan hendaklah sentiasa diuji pada pintu yang dipasang sepenuhnya. Jangan selesaikan pelarasan pada mekanisme yang tidak dimuatkan.



6. Gunakan WF060 untuk-Penjajaran Paksi Atas



WF060 menggunakan bahan SS304 dan termasuk tempat duduk atas boleh laras dengan paksi atas cast dengan ketepatan Ø12 mm{3}}. Ia menyokong pelarasan luar-kiri-kanan dan dalam-dan termasuk lubang wayar untuk-aplikasi pintu berbingkai.



WF060 boleh digunakan dengan-paksi tengah atau mengimbangi-paksi aluminium-pintu bingkai. Fungsi pelarasan membantu membetulkan kedudukan pangsi atas dan menyelaraskan celah pintu selepas daun pintu dipasang.



7. Perancangan Pemasangan dan Pemeriksaan Kualiti



Sahkan bahawa lantai siap dan struktur asas boleh membawa beban pintu yang lengkap.
Sahkan paksi pangsi pada lukisan kedai dan pelan lantai tapak.
Periksa bahagian bingkai-pintu, dimensi pemesinan dan kaedah tetulang sebelum pengeluaran.
Pasang dan selaraskan pintu sebelum melaraskan injap hidraulik.
Uji julat bukaan lengkap dan sahkan bahawa tiada perlanggaran atau bunyi yang tidak normal.
Periksa semula pengikat dan celah pintu selepas larian awal-dalam tempoh.
Pastikan akses teknikal tersedia untuk pelarasan dan penyelenggaraan masa hadapan.


Maklumat Diperlukan untuk Pengesyoran Pintu Pangsi



Hantar TEMAX ketinggian pintu siap, lebar, ketebalan dan berat; bahan pintu dan bingkai; pusat-paksi atau offset-keperluan paksi; paksi-ke-bukaan-jarak tepi; sudut pembukaan dan kedudukan yang diperlukan; kekerapan operasi harian; persekitaran pemasangan; dan kuantiti projek.

Menyediakan lukisan pintu, lukisan keratan atau video pemasangan pendek akan meningkatkan lagi ketepatan pemilihan.



Soalan Lazim



Apakah perbezaan utama antara WF061 dan WF062?



WF061 bertujuan untuk-pintu berbingkai paksi tengah dan tersedia dalam konfigurasi 60 kg dan 100 kg. WF062 bertujuan untuk mengimbangi-pintu kayu atau aluminium paksi-dan tersedia dalam konfigurasi 120 kg dan 150 kg.



Adakah WF060 pintu hidraulik lebih dekat?



Tidak. WF060 ialah komponen-bahagian atas dan atas-paksi boleh laras yang digunakan dengan sistem pintu-pangsi. Ia membantu dengan-pemasangan paksi atas dan penjajaran-pintu.



Bolehkah WF061 berhenti pada 90 darjah?



ya. Maklumat WF061 yang disahkan menyenaraikan kedudukan pada 0 darjah , 90 darjah , 180 darjah dan 270 darjah .



Apakah sudut bukaan maksimum WF062?



WF062 menyokong sudut bukaan maksimum 125 darjah dan kedudukan tambahan pada 90 darjah .



Bagaimanakah pintu pangsi yang lebih berat harus dipilih?



Jangan ekstrapolasi spesifikasi ini ke pintu yang lebih berat. Konfigurasi yang lebih berat memerlukan semakan berasingan terhadap model, struktur pintu, kedudukan paksi dan persekitaran pemasangan, bersama-sama dengan lukisan teknikal TEMAX terkini yang sepadan.



Pilih Sistem Pintu Pivot yang Betul



Pemilihan perkakasan pintu pangsi yang betul bermula dengan struktur pintu dan susun atur paksi. WF061 menyediakan penyelesaian paksi-pusat untuk pintu berbingkai 60 kg dan 100 kg. WF062 menyediakan penyelesaian paksi-offset untuk 120 kg dan 150 kg pintu kayu atau aluminium-pintu. WF060 melengkapkan sistem dengan tempat duduk atas boleh laras dan paksi atas.



Hantarkan{0}}lukisan pintu anda dan data pintu siap untuk model dan pengesyoran pemasangan.



Minta sampel WF061, WF062 atau WF060, lukisan teknikal, maklumat ujian dan sebut harga OEM.
